广联达CAD快速看图app2026新版v6.1.0

广联达CAD快速看图支持AutoCAD所有版本DWG图纸，自动匹配所有字体，杜绝乱码，完整呈现布局、图案填充、线型等细节，无需额外安装字体，且提供云线标注、引线标注、坐标标注、多行文字标注等，可修改标注颜色、文字大小等属性，并可进行手绘线、圆形、多段线等图形绘制，可提取图纸文字、表格，支持布局转模型、CAD图显示灰色等功能。

广联达CAD快速看图怎么测量长度

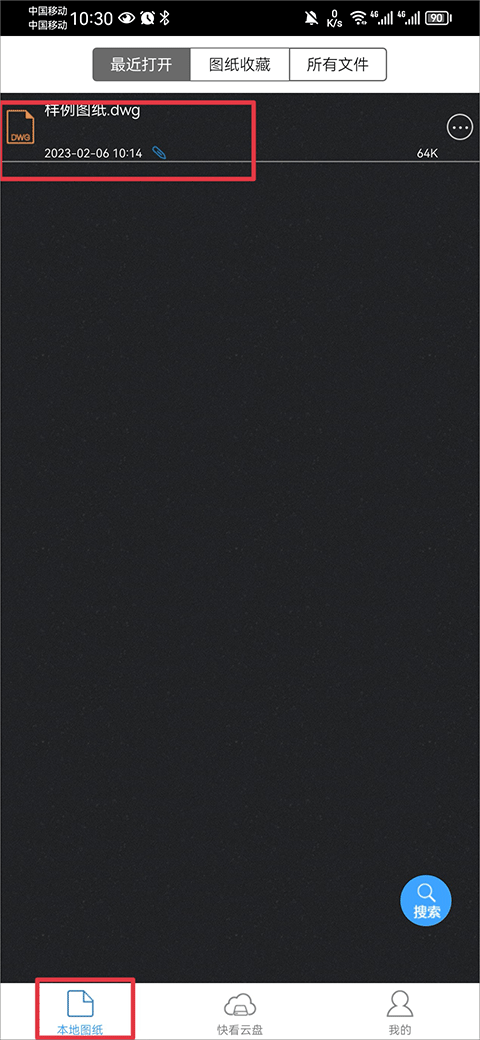

1、打开广联达CAD快速看图，在首页中选择你要测量的图纸。

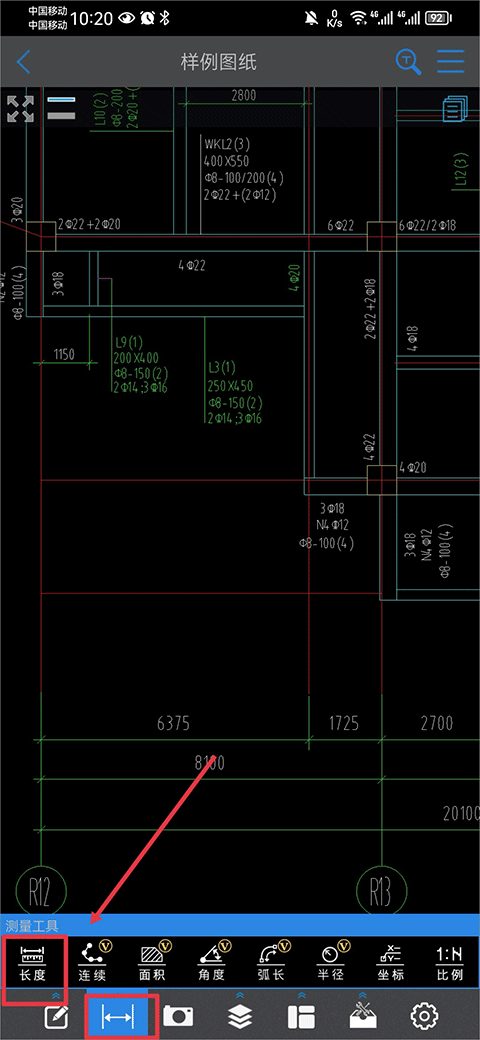

2、进入后将图纸放大，并在下方功能中的测量工具内点击长度。

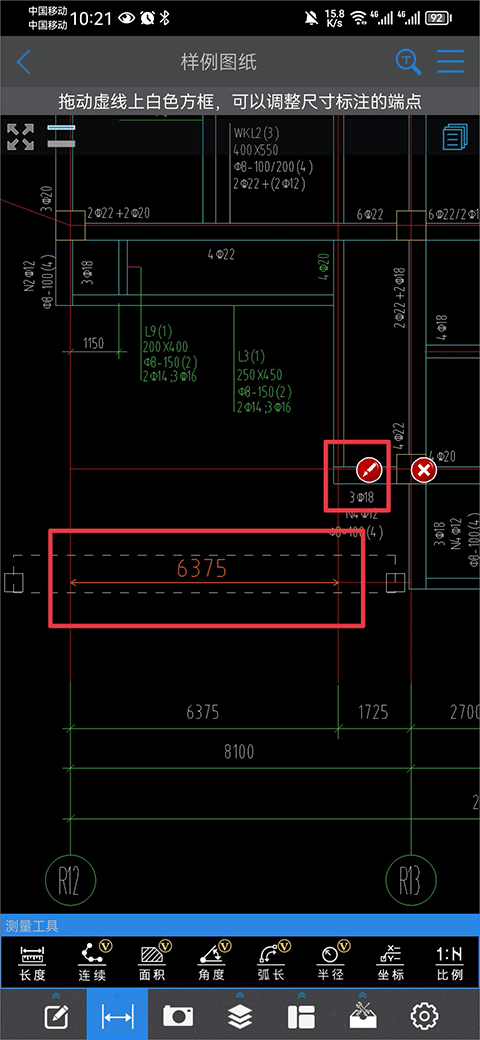

3、然后在长度两边分别点上一点后就可以为你测量出长度，点击笔图标还可以切换标注颜色。

广联达CAD快速看图怎么测量面积

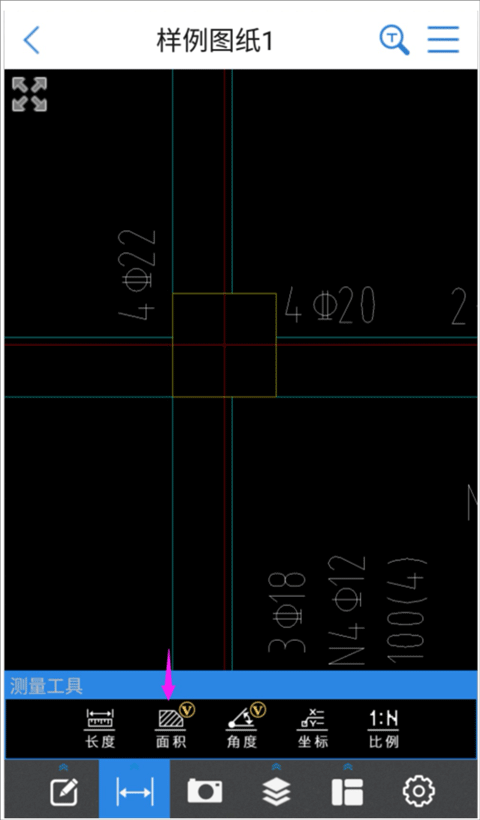

1、打开广联达CAD快速看图，选择面积功能。

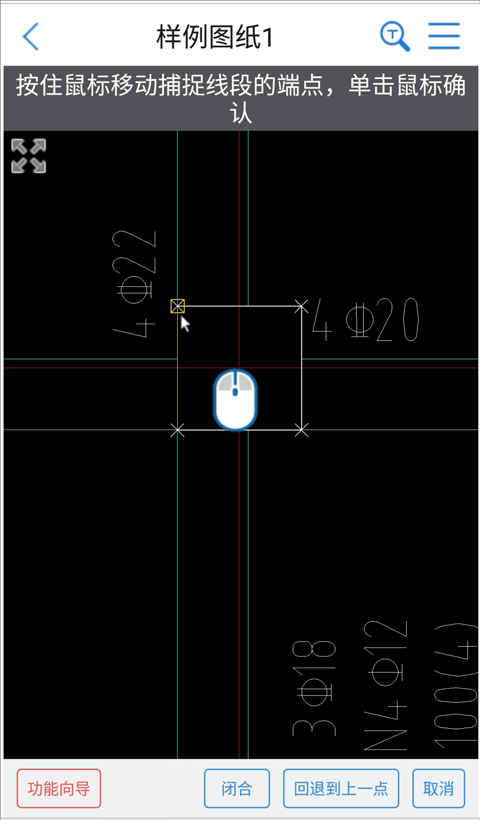

2、运用虚拟鼠标精准捕捉柱子的4个点，完成闭合后选择右下角的“测面积”。

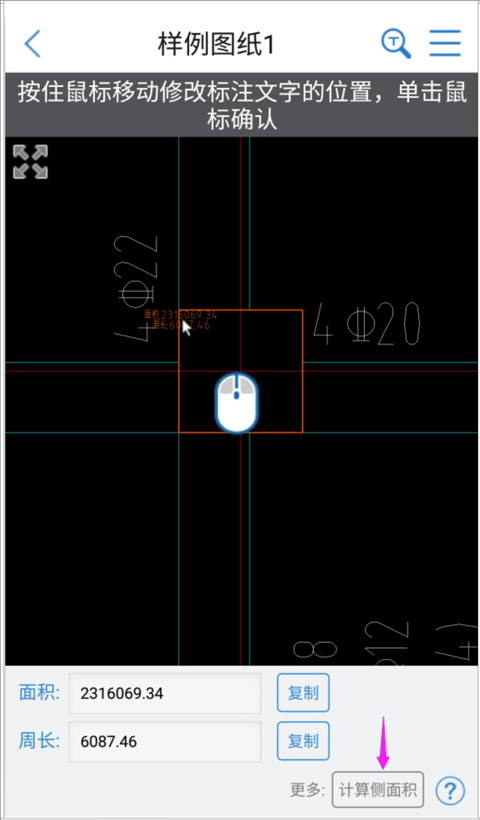

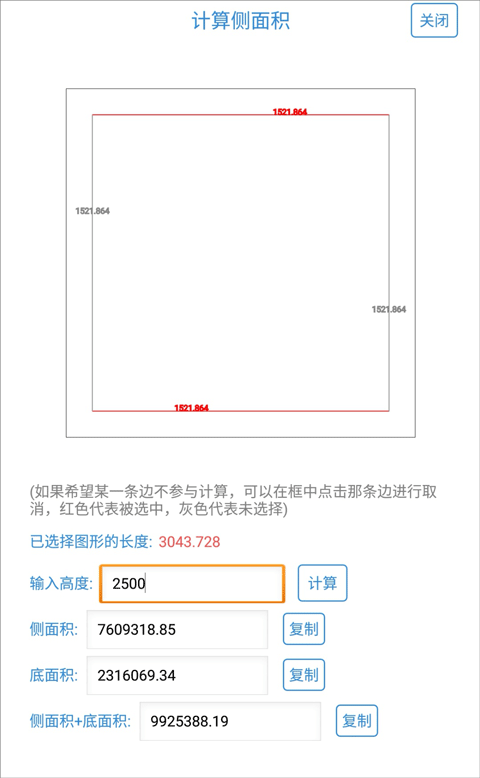

3、输入柱子高度后点“计算”，就能看到底面积、侧面积、底面+侧面3种组合面积。

4、另外还有一个高级功能：假如柱子只有两个面需要支模计算，可以点击取消不需要的两个面的线条，就能计算出单独两个面的侧面积。

广联达CAD快速看图的常见问题

Q：广联达CAD快速看图如何提取图纸中的文字或表格？

A：① 提取文字：点击“工具”→“提取文字”，框选需要提取的文字；② 提取表格：点击“工具”→“提取表格”，框选完整表格外边线，自动导入Excel。

Q：广联达CAD快速看图测量结果如何导出？

A：测量完成后，点击“测量结果”→“导出Excel”，即可将长度、面积等数据导出至手机存储。

Q：广联达CAD快速看图如何修改标注属性？

A：点击“工具”→“修改单个标注属性”，选择需要修改的标注，即可设置颜色、文字大小等参数。

广联达CAD快速看图的更新日志

v6.1.0版本

1、支持编辑多行文字和引线标注中的文字

2、优化照片功能界面
